Арбитр ресурсов

Описывается реализация переключения походок, которая включает два элемента: арбитр и клиентская подсистема задатчика. Обмен осуществляется при помощи портов и сообщений, описанных ранее в переключении задатчиков. Выбрана максимально асинхронная схема обмена, чтобы не блокировать компонент задатчика.

Варианты реализации клиентской части: 1. Наследник TaskContext, от которого наследуются все компоненты-задатчики. (Статическое связывание). 2. Компонент, куда пользовательский код загружается как плагин. (Неудобно из-за отсутствия полного доступа к кода задатчика к компоненту, весь интерфейс задатчика окажется в пространстве имен сервиса). 3. Клиентская часть является сервисом. (Динамическое связывание, удобно для тестирования задатчика отдельно, но сложности с взаимодействием).

Далее рассматривается клиентская часть-сервис, остальные реализуются аналогично. Для взаимодействие используется интегральный тип данных ResourceList:

Клиентская часть: сервис ResourseСlient

Внешний интерфейс (связь с арбитром):

Выходные порты:

  1. resource_request (ResourseRequest) --- запросы ресурсов к арбитру (вариант только с портами)
  2. resource_requester_status (ResourseRequesterStatus) --- изменение состояния компонента после перераспределения ресурсов или при деактивации.

Входные порты:

  1. resource_assigment (ResourseAssigment) --- ресурсов по компонентам.

Операции:

Внимание! В соответствие с соглашениями надо удалить из внешнего интерфейса не предназначенные для использования другими компонентами операции. Их метка "Предоставляет" заменена на "Метод" или "Предоставляет (удалить)".

Внутренний интерфейс (связь с кодом задатчика):

  1. Метод: uint32 requestResources(strings req [, ints pri1, ints pri2] ) --- изменить состав ресурсов, формирует запрос ResourseRequest и отправляет его арбитру, не для внешнего использования. Возвращает идентификатор запроса (request_id см. в переключение задатчиков) или ноль, если запрос не может быть выполнен (порт не подключен).
  2. Метод: bool stopOperational() --- уведомить арбитр о деактивации (посылает ResourseRequesterStatus), не для внешнего использования.
  3. Предоставляет: bool isOperational() --- возвращает true в состояние "opertional" и "operational pending".
  4. Предоставляет: bool getState() --- возвращает состояние: "non operational", "pending", "opertional", "operational pending"
  5. Предоставляет: bool hasResource(string res), bool hasResources(strings res)

  6. Предоставляет: strings listResources() --- возвращает список ресурсов, которыми владеет компонент. Не РВ.

  7. Обработка сообщений арбитра

    Метод: void step() --- функция, которая должна периодически вызываться в updateHook().

    ИЛИ

    Устанавливает callback processResourceAssigment на входной порт resource_assigment.

  8. Средства уведомления пользовательского кода о изменении набора ресурсов:

    1. Требует (опционально, удалить): bool resourceChangeHook() --- операция компонента-владельца сервиса, используемая как пользовательский callback, вызываемая при изменении состава ресурсов. Пользовательский код возвращает true, если компонент остается активен.
    2. Требует (опционально, удалить): void stopOperationalHook() --- операция компонента-владельца сервиса, используемая как пользовательский callbcak, вызываемый при переходе в состояние "non opertional". Плагин сам проверяет наличие этих операций в интерфейсе компонента и присоединяется к ним.

    ИЛИ

    1. Метод: void setResourceChangeHook(boost::function<bool()> resourceChangeHook)
    2. Метод: void setStopOperationalHook(boost::function<void()> stopOperationalHook)

Семантика исполнения

requestResources формирует запрос ResourseRequest и отправляет его арбитру. Эта функция вызывается кодом пользователя после проверки условий активации, сигнализирует о переходе в состояние ожидания активации (pending) из состояний "активен", "не активен". А состояние "pending" игнорируется.

stopOperational сигнализирует о деактивации. Вызывается пользовательским кодом для перехода в состояние "не активен" (конец движения, отмена действия).

step должна вызываться в начале updateHook() для обработки сообщений ResourseAssigment. Альтернативный вариант c processResourceAssigment предполагает использование EventPort с Callback функцией для вызова обработчика. Для возможности обработки сообщений компонент должен быть запущен, либо обработка сообщений должна быть явно разрешена через dataOnPortHook не только в режиме "запущен".

step разбирает полученный список ресурсов и вызывает пользовательский hookResourceChange, чтобы определить, согласен ли компонент со списком выделенных ресурсов. Если hookResourceChange не реализован, то проверяет наличие последних запрошенных ресурсов и на основе этого меняет состояние задатчика и посылается ResourseRequesterStatus.

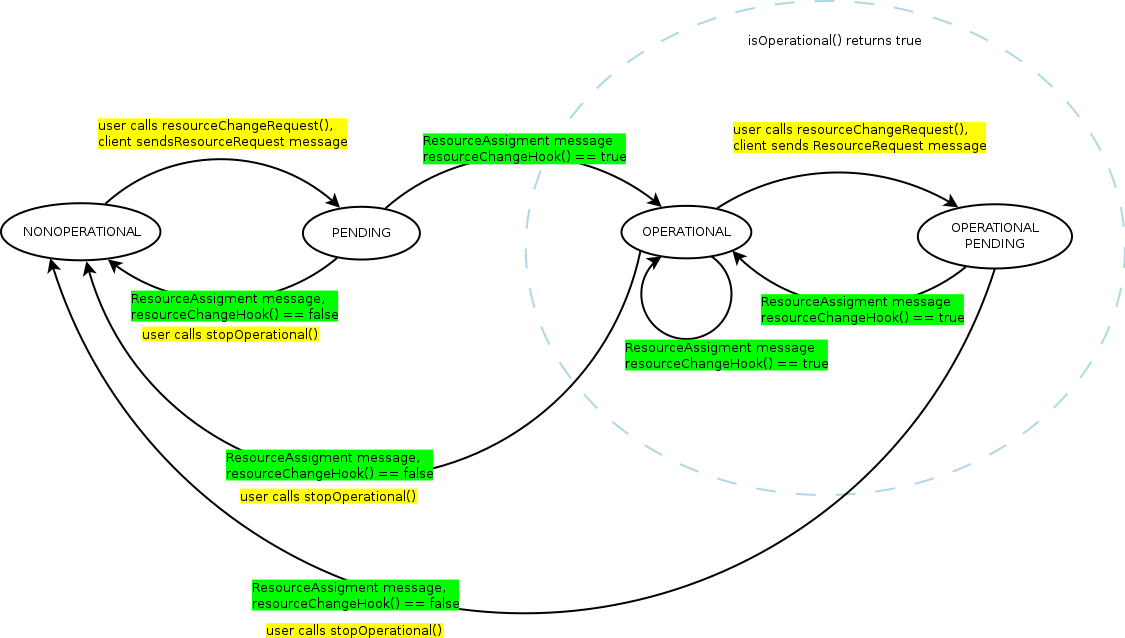

Диаграмма состояний клиента приведена ниже: resource-client-statechart.png

Детали реализации.

Вероятно, набор ресурсов проще всего хранить и передавать в set<string> или map<string>

Пример реализации задатчика:

bool startHook() {
     vector<string> res = { "leg1", "tail" };
     req resource_client->requestResources(res);
}
bool hookResourceChange() {
    return resource_client->hasResource("leg1") && ...
}

void updateHook() {
    resource_client->step();

    if (sync_port.read(sync_msg, false)) {
        if (resource_client->getState() & OPERATIONAL) {
            ...  ref_joints_port.write(ref_joints);
            if (resource_client->hasResource("tail") {
                ...
            }
        }
        else if (resource_client->getState() == NONOPERATIONAL) {
             this->stop();  // stop component when it is nonoperational
        }
    }
}

stopHook() {
     resource_client->stopOperational();
 }

Серверная часть: компонент resources_arbiter

Компонент регистрирует все задатчики, осуществляет прием извещений о изменении состава ресурсов/активных компонент, осуществляет перераспределение ресурсов.

Входные порты

  1. resource_request (ResourseRequest) --- запросы ресурсов к арбитру (вариант только с портами).
  2. resource_requester_status (ResourseRequesterStatus) --- изменение состояния компонента после перераспределения ресурсов или при деактивации.

Выходные порты

  1. resource_assigment (ResourseAssigment) --- ресурсов по компонентам.
  2. controllers_state (ControllerState) --- состояние задатчиков.

Операции:

  1. Предоставляет resourceRequest (uint32 resourceRequest(ResourseRequest)) --- запросы ресурсов к арбитру, возвращает номер запроса (вариант c операциями)

Параметры

  1. strings list_orocos --- список компонент-задатчиков OROCOS (опционально, чтобы предварительно выделить память под структуры и проверять корректность запросов).
  2. strings resources - список ресурсов (опционально, для выделения памяти и проверки корректности запросов).

Операции

  1. assignAllResorsesTo(string component) --- передать все ресурсы заданному компоненту или никому (noone)

Семантика исполнения

Компонент реализует семантику арбитра ресурсов без приоритетов с возвратом владения.

Основной код --- обработка запросов --- содержится в updateHook. Семантика исполнения подробно расписана в переключении задатчиков. Некорректный запрос приводит к ошибке.

Детали реализации

Для контроля раундов испльзуется механизм request_id, генерируемых на стороне клиентов.

Структура харнения информации о задатчиках map<string,ClientInfo>: state --- состояние (активен, ожидает активации, неактивен), last_request --- последний запрос, битовый вектор, request_id, seq --- номер последнего запроса (номер глабальный).

Структура харнения информации о ресурсах map<string,ResourceInfo>: index --- индекс ресурса в битовом векторе, owner --- имя задатчика-владельца или строка none.

Способ хранения оптимизирован под доступ по имени.

Исключения и ошибки

Предупреждения: 1. Некорректное имя компонента в запросе. 1. Некорректное имя ресурса в запросе.
